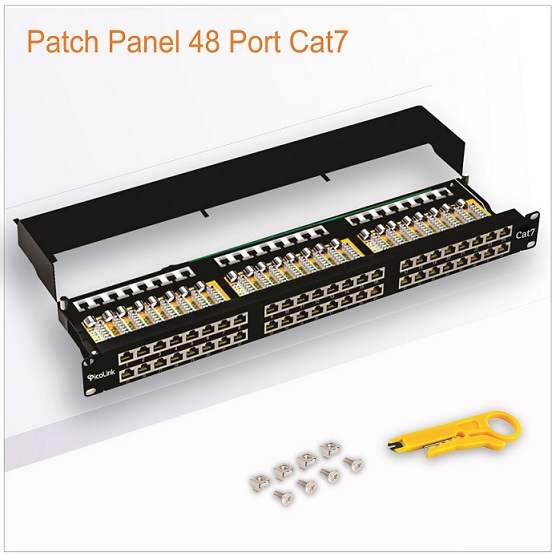

Thanh đấu nối Patch Panel 48 Port Cat7, Picolink PL-S2U48-C7

1. Thông số kỹ thuật nâng cao

Đặc điểm nổi bật:

• Hỗ trợ PoE++ (802.3bt) cho các thiết bị công suất cao

• Thiết kế modular dễ dàng bảo trì

• Hệ số nhiễu xuyên âm (NEXT) <-60dB @ 100MHz

• Tương thích ngược với Cat6/6A/5e

2. Hướng dẫn triển khai chuyên nghiệp

Bước 1: Lắp đặt vật lý

1. Chuẩn bị tủ rack:

   • Đảm bảo khoảng cách thông gió tối thiểu 1U phía trên

   • Sử dụng khung lắp đặt chuyên dụng cho thiết bị 2U

2. Lắp đặt patch panel:

   bash

   # Quy trình lắp đặt tiêu chuẩn1. Căn chỉnh vị trí trên rail rack2. Bắt vít 4 góc theo tiêu chuẩn EIA-3103. Kiểm tra độ chắc chắn bằng torque screwdriver (0.6 N·m)

Bước 2: Đấu nối cáp S/FTP Cat7

Công cụ cần thiết:

• Bộ termination tool chuyên dụng cho Cat7

• Cable certifier (Fluke DSX-8000)

• Anti-static wrist strap

Quy trình chi tiết:

1. Xử lý cáp:

   • Sử dụng cable stripper chuyên dụng cắt cách điện

   • Giữ nguyên lớp foil shielding cho đến khi đấu nối

   python

   # Pseudocode xử lý cápdef prepare_cable():    strip_outer_jacket(30mm)    maintain_foil_shielding()    untwist_pairs(max_15mm)

2. Đấu nối theo chuẩn:

   • Sử dụng kỹ thuật punch-down 110-style

   • Tuân thủ quy tắc pair separation nghiêm ngặt

3. Kiểm tra chất lượng:

   bash

   fluke_dsx_test --standard=cat7 --length=100m --poe=bt

3. Bảo trì và khắc phục sự cố

Lịch bảo trì định kỳ:

• Hàng tháng: Kiểm tra tiếp xúc connector

• Hàng quý: Đo lại thông số truyền dẫn

• Hàng năm: Vệ sinh hệ thống tiếp đất

Các lỗi thường gặp:

1. Nhiễu tín hiệu:

   • Giải pháp: Kiểm tra lại hệ thống grounding

   • Sử dụng TDR để xác định điểm nhiễu

2. Mất kết nối:

   bash

   # Sử dụng cable analyzercable_diagnose --port=1-48 --test=continuity

3. Quá nhiệt:

   • Lắp đặt thêm quạt tản nhiệt

   • Kiểm tra tải PoE

4. Ứng dụng thực tế cao cấp

Data Center Tier 4:

• Triển khai trong hệ thống Spine-Leaf Architecture

• Kết hợp với QSFP28 100G uplink

Phòng Lab AI/ML:

• Hỗ trợ traffic RDMA over Converged Ethernet

• Kết nối GPU cluster với độ trễ thấp

Bảng so sánh hiệu năng:

– Modular Jack và Lacing Fixture Housing: Hợp kim kẽm.
– IDC Connecting Block: Polycarbonate, 94V-0 rated.
– Cutting Blade và Shield Point Contact: Thép.
– Điểm tiếp xúc trên Jack – Phosphorous bronze, được mạ vàng với đô dày 1.27µm [.000050in] ở khu vực cần thiết, mạ chì ít nhất 3.81µm [.000150in]  cho khu vực xung quanh và mạ niken dày ít nhất 1.27µm [.000050in] trên lưỡi cắt.
– Connector Housing Interface (6-Pack Module): Hợp chất Polyester.
– Panel: Thép, vỏ màu đen.
– Điện áp: Tối đa 150VAC.
– Nhiệt độ hoạt động: -400 đến 700C.
– Độ bền Modular Jack    –     750 lần bấm.

Giới thiệu patch Panel CAT6A PICOLINK chống nhiễu, 48 port

Patch panel Cat7 48 port PicoLink vượt tất cả các yêu cầu về hiệu suất chuẩn ANSI/TIA/EIA-568-B.2-10:2008 Category 7 và ISO/IEC 11801:2002/Amd 1:2008 Class EA up to 500 MHz.

Thanh đấu nối CAT7 PicoLink thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: 10 Gigabit Ethernet , Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).

Patch panel Cat7 48 port PicoLink có nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.Được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu.
