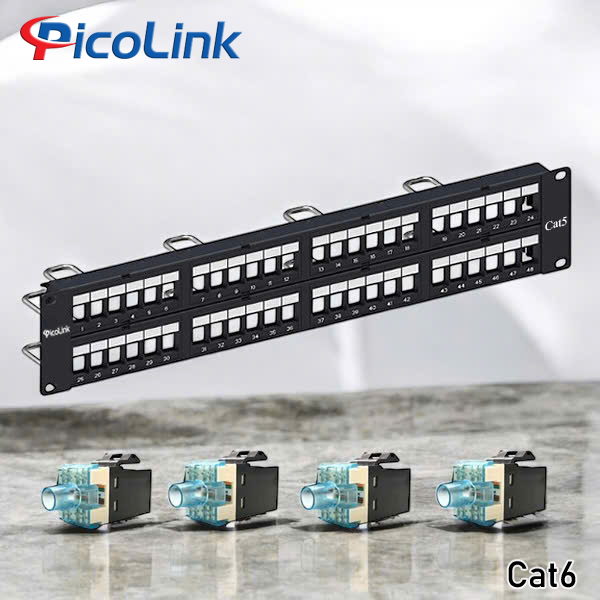

Thanh đấu nối Patch Panel 48 Port Cat6, PicoLink PL-S2U48R-C6

1. Thông tin chung

• Model: PL-S2U48R-C6

• Hãng sản xuất: PicoLink

• Chuẩn kết nối: Cat6 (TIA/EIA-568-C.2)

• Số cổng: 48 port RJ45

• Kích thước: 2U (19-inch rack mount)

2. Thông số kỹ thuật chi tiết

✅ Hiệu suất mạng:

• Hỗ trợ tốc độ lên đến 10Gbps (khoảng cách ngắn)

• Băng thông 250MHz

• Tương thích ngược với Cat5e/Cat5

✅ Thiết kế vật lý:

• Chất liệu: Thép mạ kẽm, sơn tĩnh điện

• Kiểu kết nối: Fixed (non-modular)

• Màu sắc: Đen/Xám

• Trọng lượng: ~3.5kg

✅ Tính năng đặc biệt:

• Nhãn port số rõ ràng

• Hỗ trợ cả UTP và FTP (tùy cách đấu dây)

• Lỗ thoát nhiệt thiết kế thông minh

3. So sánh với các dòng khác

*Lưu ý: 10Gbps đạt được ở khoảng cách ≤55m với cáp Cat6 chất lượng cao

4. Hướng dẫn lắp đặt

1. Chuẩn bị dụng cụ:

   • Tuốc-nơ-vít

   • Kìm bấm mạng

   • Cable tester

2. Quy trình lắp đặt:

   • Bước 1: Gắn patch panel vào tủ rack 19-inch

   • Bước 2: Đấu dây theo chuẩn T568B (khuyến nghị)

   • Bước 3: Kiểm tra thông mạch bằng tester

   • Bước 4: Dán nhãn quản lý từng port

5. Ứng dụng thực tế

• Trung tâm dữ liệu nhỏ và vừa

• Phòng server doanh nghiệp

• Hệ thống mạng cho tòa nhà văn phòng

• Giải pháp CCTV IP chất lượng cao

6. Ưu điểm vượt trội

✔ Mật độ cổng dày (48 port) tiết kiệm không gian
✔ Tương thích PoE+ (IEEE 802.3at)
✔ Độ bền cao với khung thép dày 1.2mm
✔ Dễ dàng bảo trì với thiết kế cố định

7. Hạn chế cần lưu ý

❌ Không thay thế module riêng lẻ được (do thiết kế fixed)
❌ Yêu cầu kỹ thuật đấu dây chính xác để đạt hiệu suất tối ưu
