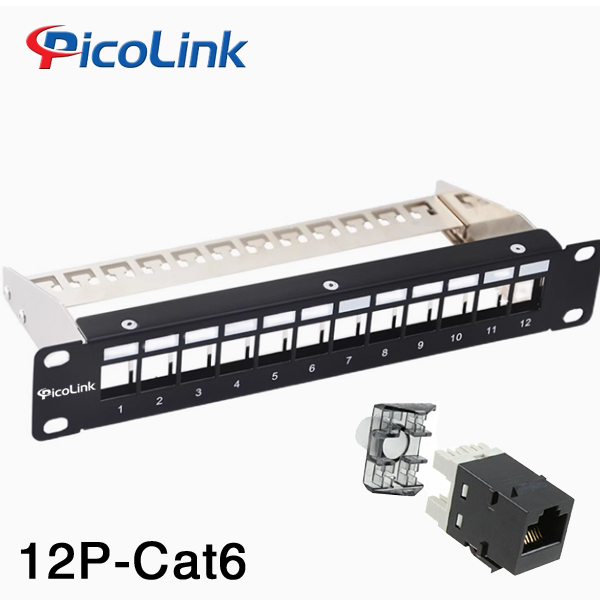

Thanh đấu nối Patch panel 12 port Cat6, Picolink PL-S1U12-C6

Thông số kỹ thuật chi tiết
✅ Hãng sản xuất: PicoLink
✅ Mã sản phẩm (PN): PL-S1U12-C6
✅ Chuẩn cáp: Cat6 (hỗ trợ 250MHz, tốc độ 1Gbps/10Gbps ở khoảng cách ngắn)
✅ Số cổng (Port): 12 port RJ45
✅ Kiểu đấu nối: 110 Punch Down (dùng dao đấu mạng)
✅ Chuẩn kết nối: T568A/T568B
✅ Kích thước (Rack Unit): 1U (phù hợp tủ rack 19-inch)
✅ Chất liệu: Thép cao cấp, chống nhiễu, tản nhiệt tốt
✅ Phù hợp: Mạng LAN doanh nghiệp, Data Center, hệ thống Camera IP, VoIP



Ưu điểm nổi bật

✔ Hỗ trợ băng thông cao – Đạt chuẩn Cat6 (250MHz), tốc độ 1Gbps, phù hợp ứng dụng đòi hỏi đường truyền ổn định.
✔ Thiết kế chắc chắn – Vỏ thép bền, chống nhiễu EMI, giảm suy hao tín hiệu.
✔ Dễ dàng lắp đặt – Sử dụng công nghệ Punch Down, đấu nối nhanh, không cần hàn.
✔ Tiết kiệm không gian – Thiết kế 1U, gọn nhẹ, tối ưu cho tủ rack.
✔ Ghi chú thuận tiện – Có khe dán nhãn giúp quản lý hệ thống dễ dàng.



Hướng dẫn sử dụng

1. Lắp vào tủ rack – Gắn patch panel vào khay 1U trong tủ rack 19-inch.

2. Đấu dây mạng – Dùng dao đấu mạng (Punch Down Tool) bấm dây vào khe 110 theo chuẩn T568A hoặc T568B.

3. Kiểm tra tín hiệu – Dùng tester mạng để đảm bảo kết nối ổn định.

4. Kết nối thiết bị – Dùng dây nhảy (patch cord Cat6) nối từ patch panel tới switch/hub.



Ứng dụng phổ biến

• Mạng doanh nghiệp, văn phòng

• Hệ thống Camera IP (CCTV)

• Điện thoại VoIP

• Phòng server, Data Center

 Lưu ý khi sử dụng
 Dùng dao đấu mạng chất lượng để tránh hư hỏng khe đấu.
 Kiểm tra màu dây trước khi bấm, tránh sai chuẩn.
 Nếu dùng tốc độ 10Gbps, nên giới hạn chiều dài cáp dưới 55m để đảm bảo hiệu năng.

 So sánh với các dòng khác
Model    Chuẩn cáp    Số Port    Tốc độ    Ứng dụng    Giá thành
PL-S1U12-C5    Cat5    12    100MHz    Mạng cơ bản
PL-S1U12-C6    Cat6    12    250MHz    Mạng tốc độ cao
PL-S1U24-C6A    Cat6A    24    500MHz    10Gbps, Data Center
 Tại sao nên chọn PicoLink PL-S1U12-C6?
Nâng cấp từ Cat5/Cat5e → Hỗ trợ tốc độ cao hơn, ổn định hơn.

Độ bền vượt trội – Vỏ thép chống nhiễu, tuổi thọ cao.

Tương thích với hệ thống hiện có – Dễ dàng tích hợp vào mạng LAN/VoIP/Camera.

 Phù hợp cho:
✔ Doanh nghiệp cần mạng ổn định
✔ Hệ thống Camera IP độ phân giải cao
✔ Phòng Server quy mô nhỏ

Patch panel 12 port Cat6 PICOLINK mã PN:PL-S1U12 -C6
- Part number: PL-S1U12 -C6
- PICOLINK Category 6
Patch Panel, Unshielded, 12-Port, SL (PNL. ASSY 12PT CAT6 UNIV.WIRING).
- Thích hợp lắp trên rack 19 inch.

- Patch Panel Cat 5 SL Series PICOLINK vượt tất cả các yêu cầu về hiệu suất chuẩn Cat 5 của TIA/EIA 568-B.2 và ISO/IEC 11801 Class E. Chúng thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP). - PICOLINK Cat 5 SL Series Patch Panels 12 port. Nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra. - PICOLINK Cat 5 Patch Panels được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu. Những module 6 cổng RJ45 này cũng có thể được thay thế khi cần thiết. Được bấm đầu với công cụ PICOLINK SL Series Termination. - Cat 6 patch panel 12-port cao 1U với mã màu T568A hoặc T658B đầu RJ45 8-position. - PICOLINK Patch Panels mount có chuẩn 19” rack. - Connector housing Interface (6-Pack Module): Hợp chất Polyester màu đen. - Panel: Bằng thép, vỏ màu đen.
