Nhân quang chuẩn SC 1 cổng, Picolink PL-SC01

Thông Số Kỹ Thuật

✅ Hãng sản xuất: PicoLink
✅ Model: PL-SC01
✅ Chuẩn kết nối: SC (Simplex)
✅ Số cổng: 1 port
✅ Loại sợi quang hỗ trợ:

• Singlemode (9/125µm)

• Multimode (50/125µm hoặc 62.5/125µm)
  ✅ Chất liệu:

• Nhựa ABS chống cháy (mặt đậy)

• Nhôm hợp kim (khung lắp đặt)
  ✅ Phụ kiện đi kèm:

• Nhân cắm quang SC

• Mặt đậy bảo vệ

• Vít cố định

 Ưu Điểm Nổi Bật

✔ Thiết kế âm tường tiêu chuẩn – Dễ dàng lắp vào hộp âm tường hoặc tủ rack.
✔ Bảo vệ đầu nối quang – Mặt đậy chống bụi, tránh va đập.
✔ Tương thích đa dạng – Hỗ trợ cả singlemode và multimode.
✔ Lắp đặt đơn giản – Cơ chế snap-in hoặc vít cố định.
✔ Phù hợp cho FTTH, data center, hệ thống mạng doanh nghiệp.

 Hướng Dẫn Lắp Đặt

1. Lắp khung wall plate vào hộp âm tường – Dùng vít đi kèm.

2. Kết nối sợi quang – Đưa dây quang vào nhân SC và cố định bằng kẹp.

3. Gắn nhân SC vào wall plate – Snap-in hoặc vặn ốc tùy thiết kế.

4. Đóng mặt đậy – Bảo vệ đầu nối khỏi bụi bẩn.

 Lưu Ý Khi Sử Dụng

 Tránh uốn cong sợi quang quá gấp – Bán kính tối thiểu 30mm.
 Vệ sinh đầu nối bằng khăn chuyên dụng – Tránh dùng cồn thông thường.
 Kiểm tra tín hiệu bằng máy đo quang – Đảm bảo suy hao < 0.3dB.

 So Sánh Với Các Dòng Khác

 Ứng Dụng

• Hệ thống FTTH (Fiber To The Home)

• Mạng LAN quang doanh nghiệp

• Data center, phòng server

Bộ wall plate quang chuẩn SC 1 cổng chính hãng

- Bạn đang cần thi công hệ thống cáp quang và đi dây cáp quang với  yêu cầu thẩm mỹ cao thì Bộ wall plate quang chuẩn SC 1 cổng chất lượng cao thiết kế đơn giản phù hợp  cho việc thi công trong tòa nhà văn phòng, trung cư, hộ gia đình là sự lựa chọn sáng suốt cho bạn

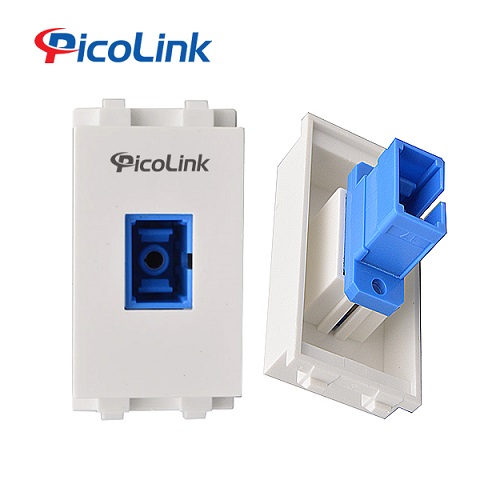

ẢNH SẢN PHẨM THỰC TẾ

Thông số kỹ thuật Bộ wall plate quang chuẩn SC

Bộ wall plate quang chuẩn SC là hình chữ nhật , modul quang có thể là chuẩn SC, FC, LC, hoặc ST type 128  ngoài ra có thể lắp thêm các moldules  tùy chọn như mạng J45 hoặc thoại RJ11 hoặc ổ cắm điện.

Bộ wall plate quang chuẩn SC với Adapter quang  có độ bền và tính ổn định cao

Đầu tiếp xúc của Adapter quang được làm bằng gốm và có 3 loại PC, APC, UPC

- Chuẩn giao tiếp SC-SC

- Suy hao tối đa: 0.2dB

Loại đầu nối: đơn (Simplex)

Bộ wall plate quang chuẩn SC  vật liệu: Nhựa

- Số lần đấu nối: 500 lần

- Nhiệt độ hoạt động: -20ºC đến 70ºC

Bộ wall plate quang chuẩn SC nhiệt độ lưu trữ: -40ºC đến 80ºC

Sản phẩm được nhập khẩu chính hãng được sản xuất  với quy trình kiểm tra , giám sát nghiêm ngặt của các kỹ sư, và bộ phận KCS . hàng có CO, CQ đầy đủ cho dự án đươc nhập khẩu và phân phối bởi PicoLink
