Nhân mạng Chống nhiễu Cat7, Modul Jack Cat7, Picolink PL-S19177

1. Thông số kỹ thuật đột phá



✅ Chuẩn kết nối: RJ45 8P8C SFTP (Shielded Foiled Twisted Pair)
✅ Hiệu suất vượt trội:

• 10Gbps @ 100m

• Băng thông 600MHz

• Độ trễ cực thấp <2ns

✅ Công nghệ chống nhiễu:

• 3 lớp bảo vệ: Foil + Lưới đồng + Vỏ kim loại

• Tiếp đất 360°

• Cách ly nhiễu tối ưu

✅ Vật liệu cao cấp:

• Vỏ hợp kim kẽm chống EMI

• Chân tiếp xúc đồng berilia mạ vàng 50μm

• Nhựa LSZH chống cháy

✅ Thiết kế thông minh:

• Khóa xoay 45° dễ lắp đặt

• Mã màu T568A/B

• Tương thích Cat7/Cat7A

---

2. Hướng dẫn lắp đặt chuyên nghiệp



Bước 1: Chuẩn bị cáp

• Sử dụng cáp Cat7 SFTP 23AWG

• Tuốt vỏ 30mm, giữ nguyên lớp bảo vệ

Bước 2: Tiếp đất

1. Mở lớp foil ngoài

2. Xoắn dây drain wire

3. Kết nối với vỏ module

   Bước 3: Đấu dây



   [Chuẩn T568B]1. Trắng Cam  → Chân 1 (Tx+)  2. Cam        → Chân 2 (Tx-)  3. Trắng Xanh → Chân 3 (Rx+)  4. Xanh Dương → Chân 4  5. Trắng Xanh → Chân 5  6. Xanh       → Chân 6 (Rx-)  7. Trắng Nâu → Chân 7  8. Nâu       → Chân 8

   Bước 4: Hoàn thiện

   • Dùng punch-down tool 110 lực 25lb

   • Kiểm tra bằng DSX-8000

4. Ứng dụng đặc biệt



 Data Center: Giải pháp cho 40G Ethernet
 Công nghiệp 4.0: Kết nối PLC, robot
 Gaming Esports: Độ trễ <1ms
 Camera AI: Hỗ trợ 8K/120fps

Ổ cắm mạng CAT7 có thiết kế nhỏ gọn và tương thích với mặt (faceplate) chuẩn và SL Series, nhãn màu hỗ trợ đấu dây theo cả hai chuẩn T568A và T568-B, dễ dàng lắp đặt cáp với tùy chọn góc cáp vào là 90 độ hay 180độ.

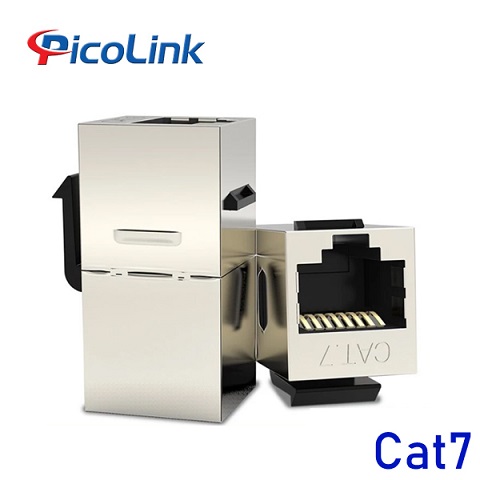

Nhân mạng chống nhiễu CAT7 (modul jack cat7)

VIDEO SẢN PHẨM THỰC TẾ

Tính năng:
1. Hỗ trợ mạng truyền tải lên đến 10G 600MHz, rất thích hợp cho các bạn gigabt mạng, mạ vàng 50 μ.
2. tiếp xúc (phosphor chất liệu đồng) diện tích, phù hợp với chu kỳ> 750 lần.
3. hình thang jack, hoàn toàn che chắn, RJ45 để LSA công cụ miễn phí kết nối.
4. Có thể điều chỉnh dây cáp kẹp để đảm bảo dây cáp của bất kỳ kích thước phù hợp.
5. Trong suốt cách điện tấm bên trong vỏ để tránh "ngắn mạch".
6. 568A và 568B dây mã màu miếng dán trên nắp và terminal block-Dễ dàng lắp đặt.
7. Hợp kim kẽm vỏ, che chắn tốt tác dụng, phosphor tiếp xúc bằng đồng mảnh, tiếp xúc tốt hiệu suất, tiếp xúc mạ vàng mảnh, hiệu quả chống oxi hóa, cải thiện đường truyền ổn định.
8. ứng dụng: Sử dụng rộng rãi trong trang trí nhà cửa, phòng máy tính, công ty, giám sát, internet Bar và các dây mạng, tiêu chuẩn khóa, có thể được lắp ráp trên dây bảng điều khiển.

Quy cách:
Loại giao diện: CAT7 mạng Gigabit giao diện nữ căn cứ
Sản phẩm chất liệu: Hợp kim kẽm, phốt pho Đồng điểm tiếp xúc, mạ vàng điều trị, mạ vàng dày 50U
Băng thông truyền tải: 600MHz
Tốc độ truyền tải: 10Gbps
Màu sắc sản phẩm: Màu Bạc
Kẽm đúc, mạ niken
Đế giữ pin RJ45: ABS UL 94V-0
Tiếp xúc RJ45: Đồng thiếc phosphor đóng hộp với mạ vàng
Kẹp kết thúc LSA: Krone LSA +, UL 94V-2, mạ kẽm đồng phosphor PCB: FR4, UL 94V-0

Tính chất vật lý:
Lực chèn: tối đa 30N (IEC 60603-7-5)
Duy trì sức mạnh: 7,7 kg giữa jack và cắm
Nhiệt độ hoạt động: -20 ~ + 70 ° C (ISO / IEC 11801, EN 50173-1, ANSI / TIA /
