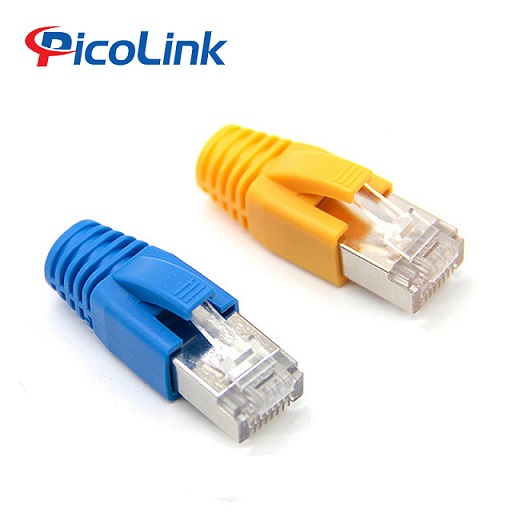

Hạt mạng Cat 6A + 7 FTP PicoLink, PL-111996A Có đầu chụp Cat6A

1. Thông số kỹ thuật

✅ Chuẩn kết nối: RJ45 (8P8C) – Shielded (FTP)
✅ Tương thích: Cáp Cat6A FTP / Cat7 FTP (dây 22-23AWG)
✅ Tốc độ hỗ trợ:

• 10 Gigabit Ethernet (10Gbps) @ 100m (Cat6A)

• Băng thông 600MHz (Cat6A) / 1000MHz (Cat7)
  ✅ Chất liệu:

• Vỏ nhựa PVC chống cháy, chịu nhiệt

• Chân tiếp xúc đồng mạ vàng 50μm, giảm điện trở

• Lớp vỏ kim loại (shielded) + tiếp đất triệt tiêu nhiễu EMI/RFI
  ✅ Thiết kế đặc biệt:

• Đầu chụp (Boot Cap) đi kèm → Bảo vệ khóa RJ45, chống gãy

• Lõi nhựa chia dây → Dễ bấm với cáp Cat6A/Cat7 dày
  ✅ Ứng dụng:

• Trung tâm dữ liệu (Data Center)

• Hệ thống mạng công nghiệp, camera IP 8K

• Phòng server, nhà máy có nhiều nhiễu điện từ

2. Cách Bấm Đầu RJ45 Cat6A/Cat7 FTP

Chuẩn bị:

• Cáp Cat6A/Cat7 FTP (có lớp foil + lưới chống nhiễu)

• Kìm bấm mạng chuyên dụng (hỗ trợ shielded RJ45)

• Hạt RJ45 PicoLink PL-111996A (kèm đầu chụp)

• Dao cắt vỏ & kéo

Các bước bấm:

1. Lắp đầu chụp (boot cap) vào dây trước khi bấm.

2. Tuốt vỏ cáp (~3cm), mở lớp foil/lưới chống nhiễu, tách dây tiếp đất (drain wire).

3. Xếp dây theo chuẩn T568B:



   Chân 1: Trắng Cam  Chân 2: Cam  Chân 3: Trắng Xanh Lá  Chân 4: Xanh Dương  Chân 5: Trắng Xanh Dương  Chân 6: Xanh Lá  Chân 7: Trắng Nâu  Chân 8: Nâu

4. Đưa dây vào hạt RJ45, đảm bảo chạm tới cuối khe.

5. Dùng kìm bấm mạnh, kết hợp nối dây tiếp đất vào vỏ kim loại.

6. Trượt đầu chụp lên để bảo vệ khóa RJ45.





    Lưu ý:

   • Không cắt lớp foil/lưới quá ngắn → Giảm khả năng chống nhiễu.

   • Dùng kìm bấm shielded RJ45 (lực bấm mạnh hơn kìm thường).

   ---

   3. So Sánh PL-111996A vs Hạt RJ45 Thường

   Đặc điểm	PicoLink PL-111996A (FTP + Boot Cap)	Hạt RJ45 UTP Thường
   Chống nhiễu	Có (foil + lưới + tiếp đất)	Không
   Bảo vệ khóa	Đầu chụp chống gãy	Dễ gãy nếu va đập
   Tốc độ	10Gbps (Cat6A/Cat7)	1Gbps (Cat5e/Cat6)
   Giá thành	Cao hơn ~40-50%	Rẻ hơn

   ---

   4. Lưu ý Khi Sử Dụng

   ✔ Luôn test mạng sau khi bấm bằng cable tester.
   ✔ Vệ sinh chân tiếp xúc nếu thấy oxy hóa.
   ✔ Dùng cho môi trường khắc nghiệt (nhiệt độ cao, rung động).
    Không dùng kìm bấm thường cho hạt FTP (gây hỏng tiếp xúc).

   Câu Hỏi Thường Gặp

    Có thể tháo đầu chụp sau khi bấm không?
   → Không, đầu chụp được lắp trước khi bấm và cố định vĩnh viễn.

    Có tương thích với cáp Cat6 thường?
   → Có, nhưng hiệu suất tối đa chỉ đạt mức Cat6.

   Giới Thiệu Sản Phẩm

• Đầu nối Cat 6A FTP, Cat7 hỗ trợ cho loại cáp lõi bện (stranded) hoặc lõi đặc (solid) với những tiêu chuẩn cao đầu nối bọc giáp chống nhiễu với cấu trúc chắc chắn, vượt các điều kiện sử dụng cho các công trình UTP/FTP…
• Đầu nối Cat 6A FTP, Cat7 bao gồm 1 vỉ chứa 100 hạt mạng cao cấp bên trong, đi kèm đầu phân cáp trước khi bấm để chống lệch chân và tiết kiệm thời gian thi công và đuôi chụp cao su. Tương thích với tất cả các loại cáp mạng cat6A đến cat7 hiện nay.
• Với chất liệu cao cấp. Các pin kết nối được làm bằng đồng nguyên chất, mạ vàng 24k độ dày 50 micromet giảm suy hao tín hiệu tối đa, chống oxy hóa. Đảm bảo tốc độ chuẩn 10Gbps.

 Thông số kỹ thuật đầu bấm mạng CAT 7, loại 1 mảnh chất lượng

– Đầu bấm mạng cat6a với 8 chân, khe cắp to

– Có được bọc Inox bên ngoài chống ô xy hóa cực cao.

– Chịu được điện áp từ 250V -Max 2A.

– Điện môi chịu đựng điện áp: 500V AC

– Điện trở cách điện: 35M Ohm (max)

– Độ bền kéo cáp-to-plug: £ 20 (89N) (min).

– Độ bền: 750 chu kỳ phù hợp

– Nhiệt độ làm việc từ -40 đến 60 độ C mà không ảnh hưởng tới chất lượng đầu bấm.

– Đặc biêt: đầu bấm CAT6A + CAT 7 dùng cho dây mạng CAT6A + CAT 7 có chụp nhựa đi kèm

– Phía sau Hạt mạng Cat6A, Cat7 chống nhiễu FTP cao cấp, chất lượng cao còn được thiết kế thêm càng làm bằng kim loại với công dụng bó chặt sợ cáp để việc bấm dây được chắc chắn và vận hành ổn định

– Chân tiếp xúc của hạt mạng cat6a, cat7 đươc mạ vàng 24k giúp tăng khả năng tiếp xúc, chống gỉ sét, giúp tốc độ truyền tải dữ liệu lên đến 10Gb/mbps

– Hạt mạng cat6A, cat7 còn kèm theo các đầu chụp cao su cao cấp để giúp dây cáp được chắc chắn nhất
