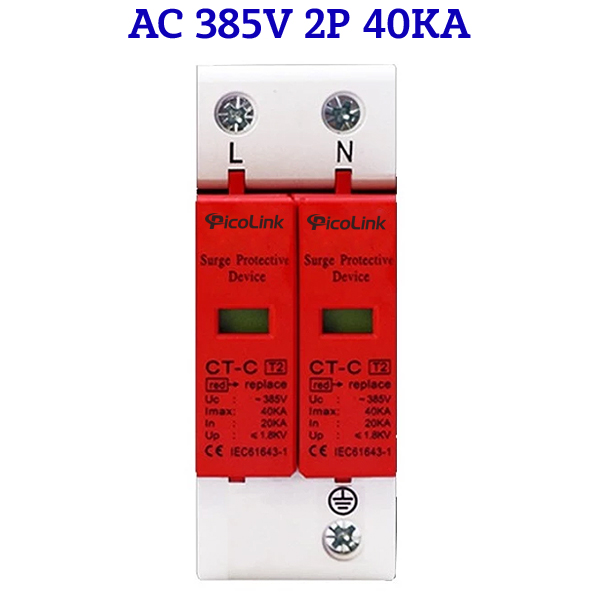

Chống sét lan truyền AC 2P, 40Ka, Picolink PL-CS2P-40

  • Đăng ngày 06-07-2025 02:40:04 PM - 15 Lượt xem
  • Mã sản phẩm: S005601
  • Thiết bị chống sét lan truyền AC 385V 2P 40KA (Type 2 / Class C)

    Thiết bị này là Surge Protection Device (SPD) dùng để bảo vệ hệ thống điện 1 pha hoặc 3 pha khỏi xung sét lan truyền trên đường nguồn AC, phù hợp lắp đặt trong tủ điện tòa nhà, trạm biến áp, hệ thống công nghiệp.


    Tình trạng sản phẩm:


     Thông số kỹ thuật chính

     Điện áp định mức (Un): 385V AC (phù hợp lưới điện 220V/380V)
     Số cực: 2P (L-N hoặc L-PE)
     Dòng xả sét (In): 20KA (8/20µs)
     Dòng xả tối đa (Imax): 40KA (8/20µs)
     Điện áp bảo vệ (Up): ≤ 1.5kV (càng thấp càng tốt)
     Tiêu chuẩn: IEC 61643-1, UL 1449
     Loại SPD: Type 2 (Class C) – Bảo vệ cấp phân phối
     Kết nối: Đấu nối ren vít hoặc thanh cài DIN rail
     Hiển thị trạng thái: Đèn LED báo hoạt động/hỏng hóc
     Tuổi thọ: Chịu được nhiều lần sét đánh, tự ngắt khi hỏng

     Ứng dụng

    • Bảo vệ tủ điện tổng, tủ điều khiển, hệ thống máy móc công nghiệp.

    • Chống sét lan truyền từ đường dây điện lưới vào thiết bị điện tử nhạy cảm.

    • Thường lắp sau cầu chì/CB và song song với tải.


     Sơ đồ đấu nối

    1. Đối với điện 1 pha (220V):

      • L (Phase) → Cực L của SPD

      • N (Neutral) → Cực N của SPD

      • PE (Ground) → Tiếp địa (dây ≥ 6mm²)

    2. Đối với điện 3 pha (380V):

      • Lắp SPD trên từng pha (L1, L2, L3) hoặc dùng SPD 4P.


    Lưu ý quan trọng

    Bắt buộc tiếp địa tốt (điện trở < 10Ω) để SPD hoạt động hiệu quả.
    Nên lắp kết hợp với CB/MCB để ngắt mạch khi quá tải.
    Thay thế ngay nếu đèn báo lỗi hoặc sau khi bị sét đánh mạnh.
    Không thay thế hệ thống chống sét trực tiếp (cột thu lôi).

    * Thiết bị cắt lọc sét của chúng tôi được sử dụng nhằm mục đích cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.

    * Cấu tạo 3 cấp CẮT – LỌC –CẮT

    * - Cắt sét sơ cấp: triệt tiêu năng lượng xung sét, tia sét qua cấp này sẽ giảm điện ấp còn trên dưới 1kv.

    * - Lọc thông thấp: Có tác dụng tiếp tục làm suy giảm các điện áp đột biến đã được cắt ở cáp sơ cấp. Cấp lọc này được thiết kế làm suy giảm nhiễu của dây - dây và dây - đất.

    * - Cắt sét thứ cấp: Cắt các điện áp cao còn dư lại sau khi đã qua hai cấp bảo vệ trên, đảm bảo độ an toàn tối đa cho các thiết bị cần được bảo vệ.

    * Triệt tiêu điện áp xuống dưới 200v.

    * - Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ, đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.

    * - Có khả năng cắt dòng xung sét cao

    * - Có khả năng cắt đa xung.

    * - Có khả năng phân biệt xung sét và quá áp của điện lưới

    * - Có kích thước nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người sử dụng và các thiết bị xung quanh.

    * Chống sét thiết bị chống sét lan truyền AC 385V 2P 40KA LW HÀNG THƯƠNG HIỆU CHẤT LƯỢNG CAO BẢO HÀNH UY TÍN
